特殊产品
|

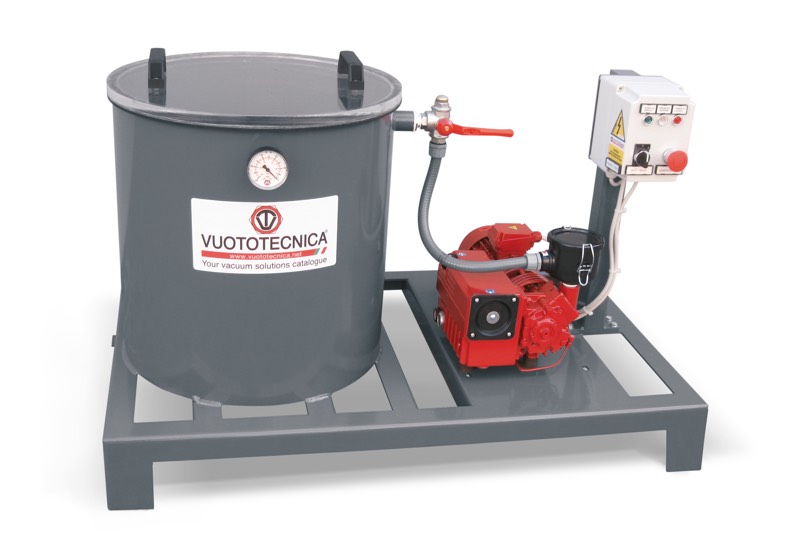

脱气装置
脱气装置的作用是吸出合成树脂或者是化合物材料的混合物或者是硅材料或者是其它类似混合物中的气泡，在制备的过程中气泡的出现，会导致材料的技术性能急剧下降，并能在表面出现不良影响。
脱气装置由以下部件组成：
- 一个或两个钢板焊接的高压釜，具有完美的真空密封，带有透明的甲基丙烯酸酯盖，可手动掀开。
- 一个用于高真空的油浴旋片式真空泵。
- 一个或两个可直接读取高压釜中真空度的真空表。
- 一个或两个可切断真空的三通手动阀。
- 一个装在特殊的保护盒中的电气控制设备。
- 一个钢制型材框架，用于组装上述所有部件。
在高压釜内部，脱气装置可达到99.5％的最终真空度。仅需一些小的修改，并借助于绝缘或防水树脂，就可以将脱气装置用于电动机、变压器、电线圈等的真空浸渍处理。
根据要求，可以提供配备不同于图示的泵和版本。
产品编号：DR10001 DR10002 D2R15001 D2R15002
|
|
|
|

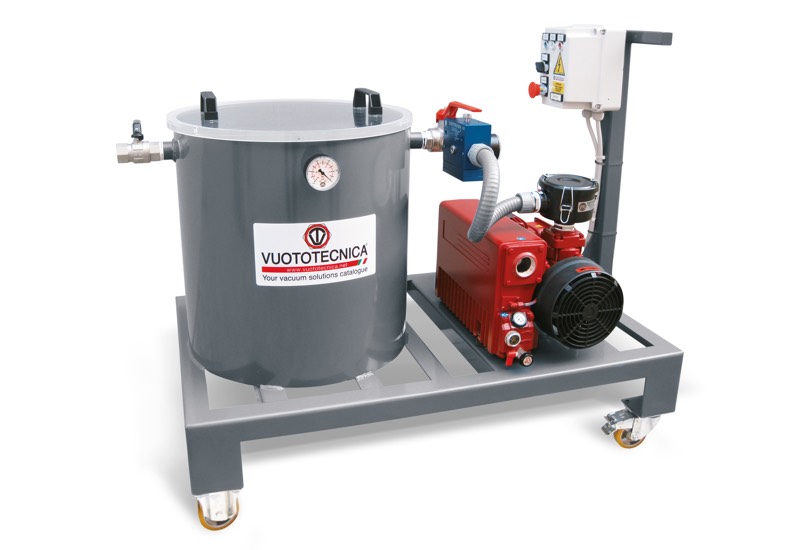

真空树脂注射成型的移动系统
此系统专门设计用于真空树脂注射成型及复合纤维真空成型。
系统由以下部件组成：
- 一个钢板焊接的高压釜，具有完美的真空密封，带有透明的甲基丙烯酸酯盖，可手动掀开。
- 一个用于高真空的油浴旋片式真空泵。
- 一个用于调节所需真空度的调节器
- 一个可直接读取高压釜真空度的真空表。
- 一个三通手动阀，可切断泵的真空并恢复高压釜内的大气压。
- 一个两通阀，用于切断设备真空。
- 一个装在特殊保护盒中的电气控制设备。
- 一个钢制型材框架，用于组装上述所有部件，框架安装在轮子上以便移动。
- 一个把手，可对其引导并定位。
真空树脂注射成型是通过将两通手动阀控制的接口连接至模具来实现的。
容器内的树脂通过真空被吸到模具内部，直至完全填满，多余的树脂将被收集到高压釜中。
该接口可以连接到真空压缩袋上，以进行复合纤维的成型。
所安装的真空泵可使高压釜内的达到99.5％的最大真空度，因此，该设备也可作为脱气机使用。
所安装的真空调节器的调节范围是：最小20％，最大99.5％。
根据要求，可以提供配备不同于图示的泵和版本。
产品编号：DR100M01 DR100M02
|
|
|
|

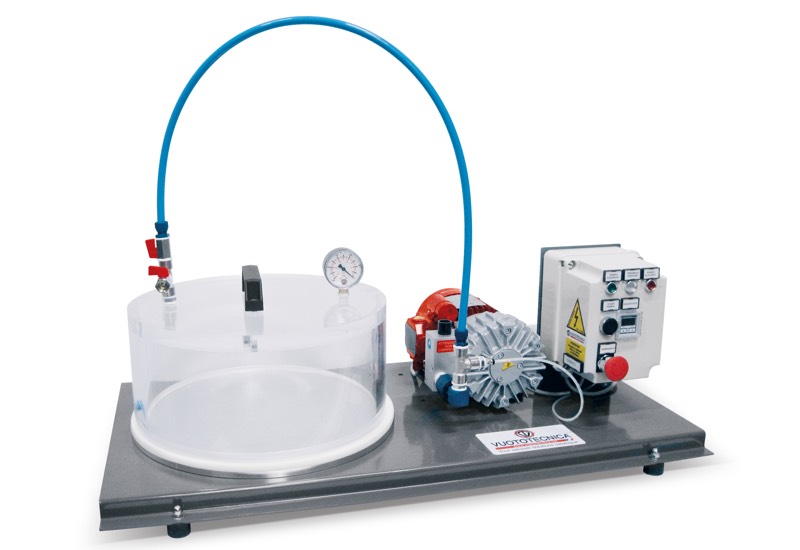

用于真空测试的电气装置
该测试装置用于测试焊缝的透气性、玻璃纸及PVC包装或其它食品包装袋的密封。
当包装袋放入钟罩内时，由于袋内的大气压力和钟罩内真空而形成的内外压力差引起膨胀，罩内的真空度越高，包装内含有的空气对袋壁和连接缝处施加的力也越大。
真空测试装置由以下部件组成：
- 一个可移动的有机玻璃透明钟罩。
- 一个带密封的支撑面。
- 一个干式旋片真空泵。
- 两个可切断真空的两通手动阀。
- 一个真空表，用于在循环结束时直接读取真空度和向钟罩内输入大气。
- 一个装在特殊保护盒内的电气控制开关，装有数字真空开关，用于调节钟罩内的真空度。
- 一个弯折的钢板框架，用于组装上述所有部件。
钟罩内可达到的真空度取决于所安装的泵。
测试值可自动调整和重复。
根据要求，也可以提供不同版本的装置。
产品编号：ATS05 ATS20
|
|
|
|

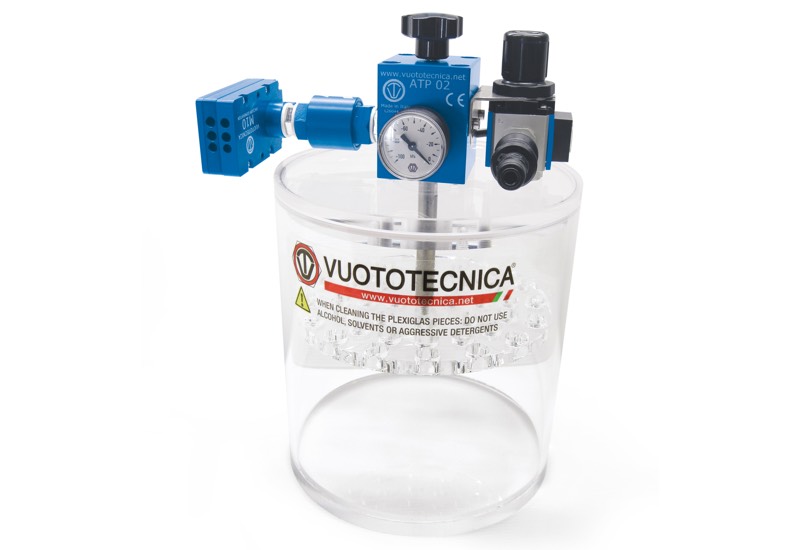

用于真空测试的气动装置
这些设备也具有测试零食或其他食品玻璃纸或PVC材料流动包装袋密封度的功能。
由以下部件组成：
- 一个有机玻璃透明圆柱容器，可在其中倒水和制造真空。
- 一个有机玻璃透明活动盖，下方有一个由隔离销固定的多孔圆盘，其功能是使流动包装浸没在容器的水中，在顶部设有制造、管理和控制真空的仪器。
- 一个带多个喷射器的多级真空发生器。
- 在发生器的吸入口上有一个止回阀，可防止在发生器停止运作时，空气回流到容器中。
- 一个套筒阀，用于切断压缩空气。
- 一个压缩空气调节器，配有压力表。
- 一个两通手动阀，用于恢复容器内部的大气压。
当包装袋放入容器的水中时，由于袋内的大气压力和容器内真空而形成的内外压力差引起膨胀，容器内的真空度越高，包装内含有的空气对袋壁和连接缝处施加的力也越大。
由于密封不良造成的从包装中漏出的气泡除了表明有泄漏外，还能准确指出在哪个密封点发生泄漏。
容器内可达到的真空度取决于所安装的真空发生器。
测试值可自动调整和重复。
根据要求，也可以提供不同版本的装置。
技术特性
工作压力：0.5 ～ 1000 mbar abs
流体温度：-5 ～ +50°C
过滤精度：60 μ
产品编号：ATP02 ATP03 ATP04 ATP07
|
|
|
|

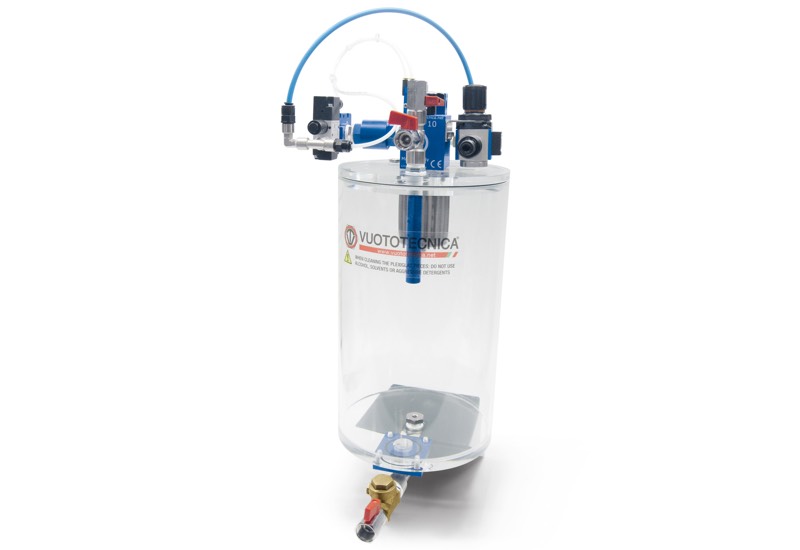

带虹吸式过滤器的抽吸装置 GA FS 5 和 GA FS 10
带虹吸式过滤器的抽吸装置可抽吸饱和蒸汽液体或冷凝液体。该装置具有虹吸式过滤器和真空发生器的一切优良技术特性：虹吸式过滤器能 去除液体和固体杂质，而真空发生器可以抽吸饱和蒸汽液体或冷凝液体，而不改变其特性。
该装置由以下部件组成:
- 一个标配虹吸式过滤器，在第5章节中已描述。
- 一个压缩空气驱动的多级真空发生器。
- 一个用于调节真空度的气动真空开关。
- 一个可直接读取容器真空度的真空表。
- 一个为真空发生器供气的气动阀门，由真空开关控制。
- 一个套筒阀，用于切断压缩空气。
可自动保持有机玻璃容器内的真空度（通过真空开关设定）。带虹吸过滤器的抽吸装置适用于操控带吸盘的抓取系统，用于抓取玻璃、大理石、花岗岩、轻合金以及所有存在大量冷却液的情况下使用。
也建议将装置用在抽吸乳脂、糊状物体以及难于使用传统泵工作的场合。
该抽吸装置仅需4÷6 bar的压缩空气驱动。
根据要求，也可以提供不同版本的装置。
技术特性
工作压力：0.5 ～ 1000 mbar abs
流体温度：-5 ～ +50°C
过滤精度：60 μ
产品编号：GAFS5 GAFS10
|
|
|
|
带虹吸式过滤器的抽吸装置 GA FS 20 ES ÷ GA FS 30 ES
这些带虹吸式过滤器的抽吸装置具有上文所述抽吸装置的全部特性，区别仅在于装置的尺寸和所安装真空发生器的类型。其功能也相同。
该装置由以下部件组成:
- 一个标配虹吸式过滤器，在第5章节中已描述。
- 一个集成了ES节能系统的多级真空发生器，利用压缩空气工作。
- 一个可直接读取容器真空度的真空表。
- 一个套筒阀，用于切断压缩空气。
可自动保持有机玻璃容器内的真空度（通过发生器上的真空开关设定）。和前述的一样，这款带虹吸过滤器的抽吸装置也适用于操控带吸盘的抓取系统，用于抓取玻璃、大理石、花岗岩、轻合金以及所有存在大量冷却液的情况下使用。
也建议将装置用在抽吸乳脂、糊状物体以及难于使用传统泵工作的场合。
该抽吸装置仅需4÷6 bar的压缩空气驱动。
根据要求，也可以提供不同版本的装置。
技术特性
工作压力：0.5 ～ 1000 mbar abs
流体温度：-5 ～ +50°C
过滤精度：60 μ
产品编号：GAFS20ES GAFS25ES GAFS30ES
|
|
|
|

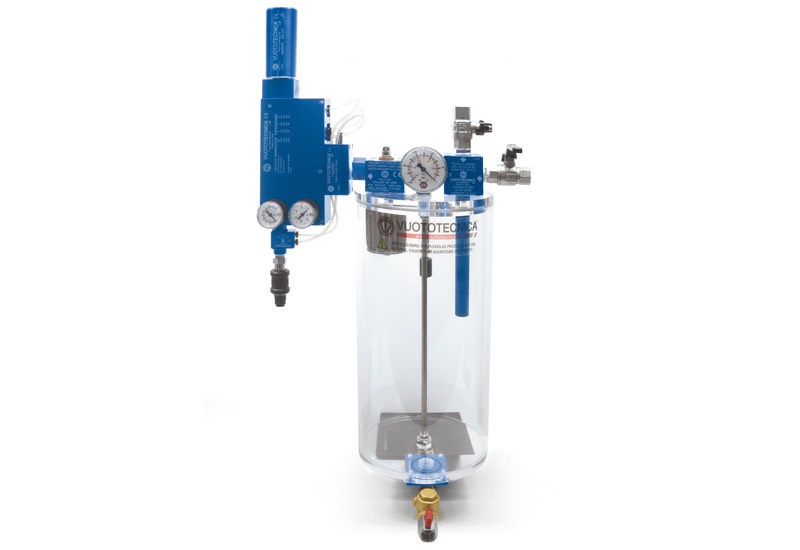

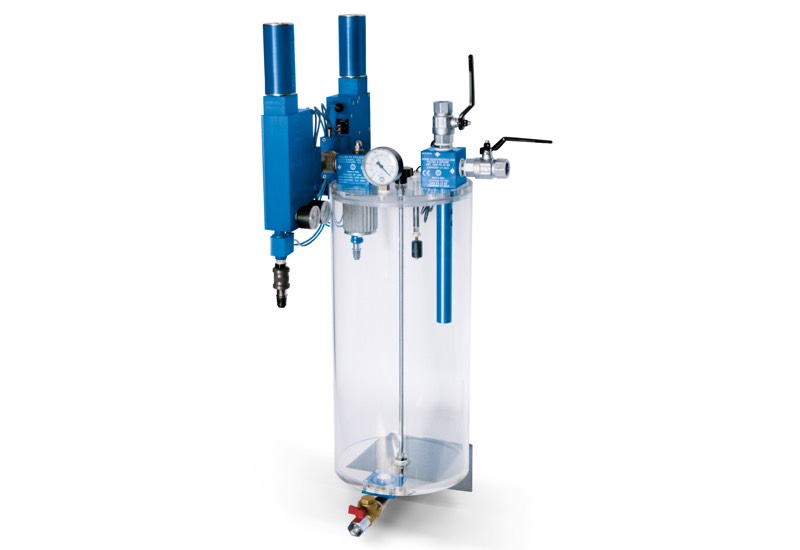

带虹吸式过滤器的安全抽吸装置
其功能与上述的抽吸装置一致，区别主要是它们的自动化程度和结构。该装置由以下部件组成:
- 一个标配虹吸式过滤器，在第5章节中已描述。
- 两个集成了ES节能系统的多级真空发生器，利用压缩空气工作。
- 一个可直接读取容器真空度的真空表。
- 两个套筒阀，用于切断压缩空气。
如此构成的抽吸装置通常通过一台真空发生器运行，如果真空耗量增大，或任何原因引起真空度低于最低设定值时，第二台真空泵就会自动启动工作。这样的结构可以在一个真空发生器发生故障时，也能保证工作的连续性。
可自动保持有机玻璃容器内的真空度（通过发生器上的真空开关设定）。带虹吸过滤器的安全抽吸装置适用于操控带吸盘的抓取系统，用于抓取玻璃、大理石、花岗岩、轻合金，以及所有存在大量冷却液并需要保证在整个生产循环期间真空度的情况下使用。
也建议将装置用在抽吸乳脂、糊状物体以及难于使用传统泵工作的场合。
该抽吸装置仅需4÷6 bar的压缩空气驱动。根据要求，也可以提供不同版本的装置。
技术特性
工作压力：0.5 ～ 1000 mbar abs
流体温度：-5 ～ +50°C
过滤精度：60 μ
产品编号：GASFS20ES GASFS25ES GASFS30ES
|
|
|
|

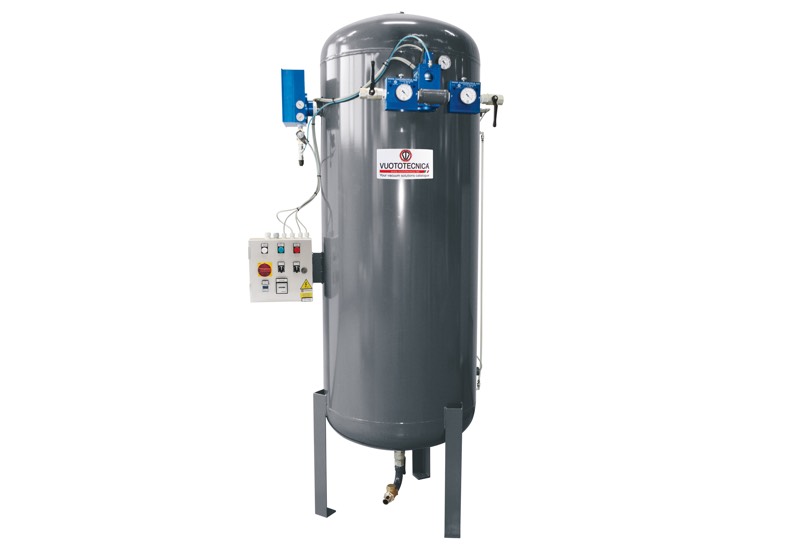

液体抽吸泵组
该泵组的作用是抽吸液体并将液体收集到其蓄能器里。水的最大高度差约为9米。
由以下部件组成：
- 一个焊接钢板制成的大容量蓄能器。
- 一个压缩空气驱动的多级真空发生器。
- 一个用于调节真空度的数字真空开关。
- 一个可直接读取蓄能器真空度的真空表。
- 一个液位指示灯。
- 两个最低和最高液位的磁性液位开关。
- 一个三通电磁阀，用于恢复蓄能器中的大气压，从而自动排出积聚的液体。
- 两个真空调节器，用于调节工作点的真空度。
- 三个用于真空切断的手动阀。
- 一个装在特殊保护盒内的电气控制设备，可以选择手动或自动操作。
液体吸气泵组通常用于抽吸洗衣机或洗碗机过滤器中的水，因为这些水在测试检验后无法自动排出。
建议将该泵组用于输送非常粘稠的液体，以及乳脂状或糊状的物质。
根据要求，也可以提供不同版本的装置。
产品编号：DVL150 DVL300 DVL500 DVL1000
|
|
|
|

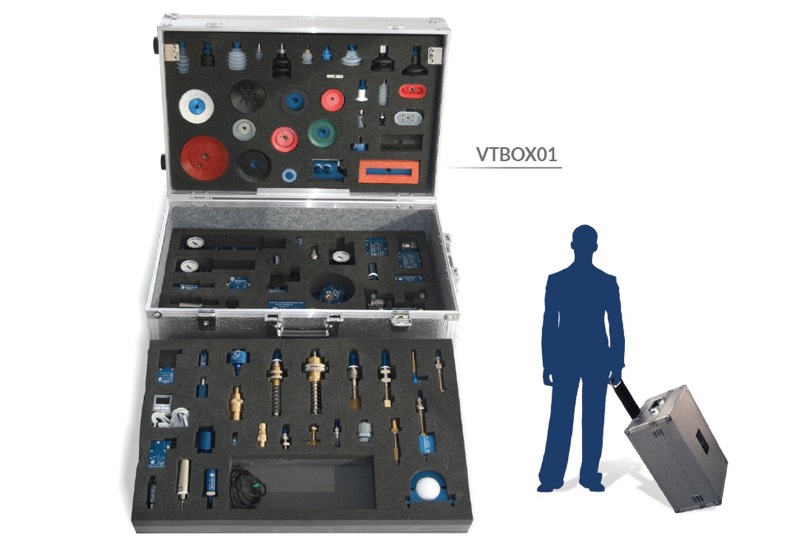

样品与演示装置 - 真空培训箱 - VTBOX01
该箱子内装有我们最重要的一些产品的样品，这些样品为工
业自动化的真空技术提供了全面的信息。
这是一套出色的教学、培训和信息工具。
金属箱采用拉杆箱的形式，易于移动。
技术特性
重量 VTBOX01: 26 kg
|
|
|
|

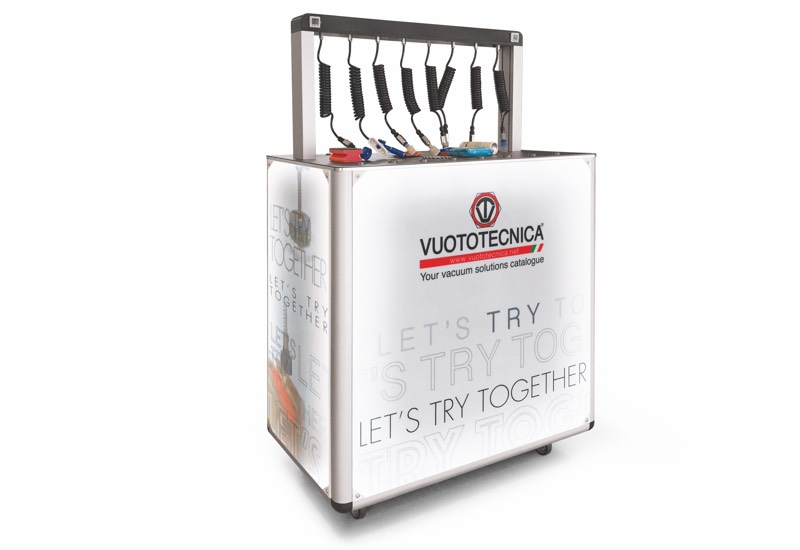

样品与演示装置 - 选择吸盘的测试台 - BT01
该设备配有6个真空接口和2个气动接口，允许用户进行真空抓取测试，或者用伯努利式吸盘在要抓取或搬运的物体上进
行测试，以便选择正确的抓取吸盘。
这套装置适合在展会、展厅或测试厅中使用，以进行真空抓取和搬运的演示，或者培训专门从事真空技术的人员。
该设备已经配备了用于产生真空的泵组，仅需连接压缩空气
和电源线即可。
如需更多信息，请联系我们的技术办公室。
技术特性
电源：单相 V230 ± 10% 50/60 Hz
电功率： 1.5 kw
压缩空气消耗：390 L/min 2bar
重量 BT01: 115 kg
01箱重：200 kg
总重：315 kg
|
|
|
|

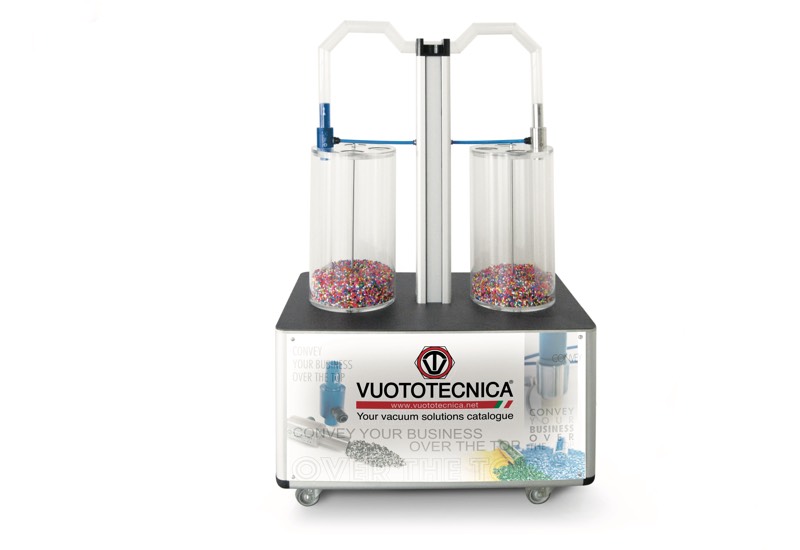

样品与演示装置 - 带CX流体喷射发生器的粉末和颗粒输送演示装置 - CONVY01
该装置所配备的流体发生器的特殊结构及直流式工作原理，
可以不间断地吸取和输送性质不同的产品。
与前面所述的装置一样，特别推荐该装置用于在展会、展厅
或测试厅内使用，以演示粉尘、颗粒、锯末、谷物、金属
屑、液体或固体食品等的抽吸和传输。
该装置需要连接到压缩空气和电源。
技术特性
电源：单相 V230 ± 10% 50/60 Hz
电功率：0.5 kw
压缩空气消耗：390 L/min 2bar
重量 CONVY01: 90 kg
01箱重：200 kg
总重：290 kg
|
|
|
|

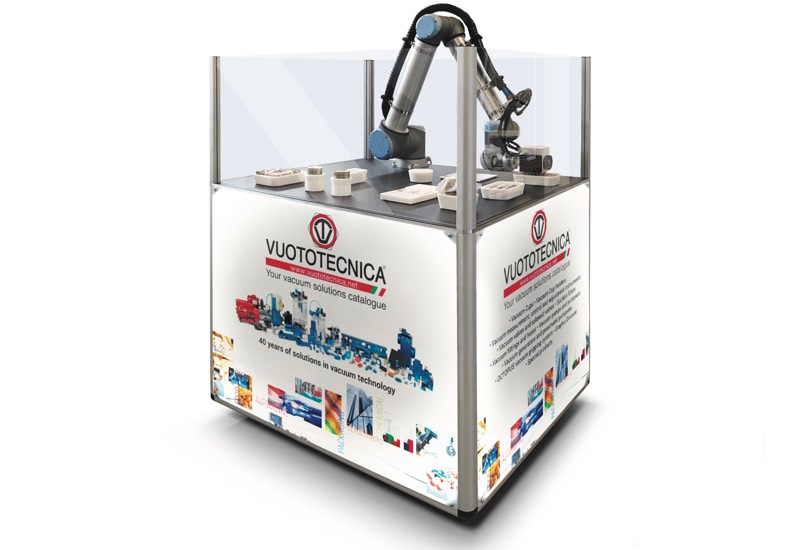

样品与演示装置 - 用特殊真空吸盘和夹具抓取和搬运物体的机械手 - VACBOT
该系统由固定在工作台上的一个机械手构成，可通过专用键
盘进行设置，由一个带真空泵和压缩机的迷你泵组进行伺服
协助，该泵组封闭在一个带轮子的坚固金属箱内。
机械手的配置和装备有多种方式，可使用吸盘或小型章鱼吸
板进行抓取，通过重复的抓取程序，实现抓取不同物体和结
构困难物体的强大能力。
该设备非常适合在展览会或展示厅中使用，因为可以让人们
直观地看到带真空吸盘的机械手在自动化和搬运领域中的使
用潜力。
仅需连接到电源。
技术特性
电源：单相 V230 ± 10% 50/60 Hz
电功率：3.5 kw
VACBOT重量：475 kg
02箱重：275 kg
总重：750 kg
|
|
|
|
